Καθώς οι παγκόσμιες αποστολές αναδιπλούμενων smartphone συνεχίζουν να αυξάνονται,Πτυσσόμενες οθόνες LCD σειράςέχουν γίνει ένα από τα πιο απαιτητικά τεχνικά τμήματα στην αγορά aftermarket ηλεκτρονικών ειδών ευρείας κατανάλωσης. Σε αντίθεση με τις τυποποιημένες διαδικασίες για τις παραδοσιακές επίπεδες οθόνες, οι εύκαμπτες οθόνες παρουσιάζουν μοναδικές προκλήσεις στη φυσική δομή, τα ηλεκτρικά χαρακτηριστικά και τους τρόπους αστοχίας, που απαιτούν εξειδικευμένες δυνατότητες σε δοκιμές, βαθμολόγηση και ανακαίνιση.
Σύμφωνα με τα στοιχεία της IDC, οι παγκόσμιες αποστολές αναδιπλούμενων smartphone ξεπέρασαν τα 22 εκατομμύρια μονάδες το 2025, με τη σωρευτική εγκατεστημένη βάση να ξεπερνά τα 50 εκατομμύρια μονάδες. Η Samsung κατέχει περίπου το 65% αυτής της αγοράς, καθιστώντας τη σειρά Fold της τη μεγαλύτερη πηγή ζήτησης επισκευής μετά την αγορά για οθόνες LCD της σειράς Fold. Η έρευνα του κλάδου δείχνει ένα ποσοστό αποτυχίας 7-9% που σχετίζεται με την οθόνη εντός 12 μηνών από τη χρήση σε αναδιπλούμενες συσκευές, σημαντικά υψηλότερο από το ποσοστό 3-5% για τα παραδοσιακά τηλέφωνα τύπου μπάρας. Οι ρωγμές εύκαμπτου καλωδίου στην περιοχή του μεντεσέ, η αποκόλληση εύκαμπτου υποστρώματος και η αστοχία αισθητήρα αφής κατατάσσονται στις τρεις πρώτες καταστάσεις αστοχίας. Το επίσημο κόστος αντικατάστασης για νέα συγκροτήματα αναδιπλούμενης οθόνης κυμαίνεται συνήθως από 200 έως 400, με χρόνους αναμονής 5-10 εργάσιμες ημέρες. Αυτή η πραγματικότητα έχει επιταχύνει την ωρίμανση των καναλιών επαγγελματικής αποκατάστασης και ανακαίνισης για οθόνες LCD της σειράς Fold.

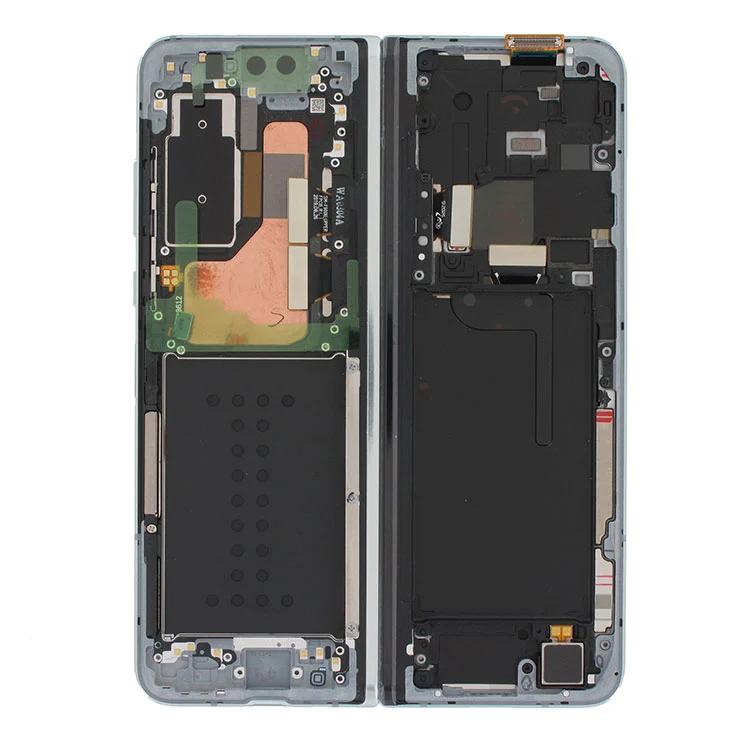

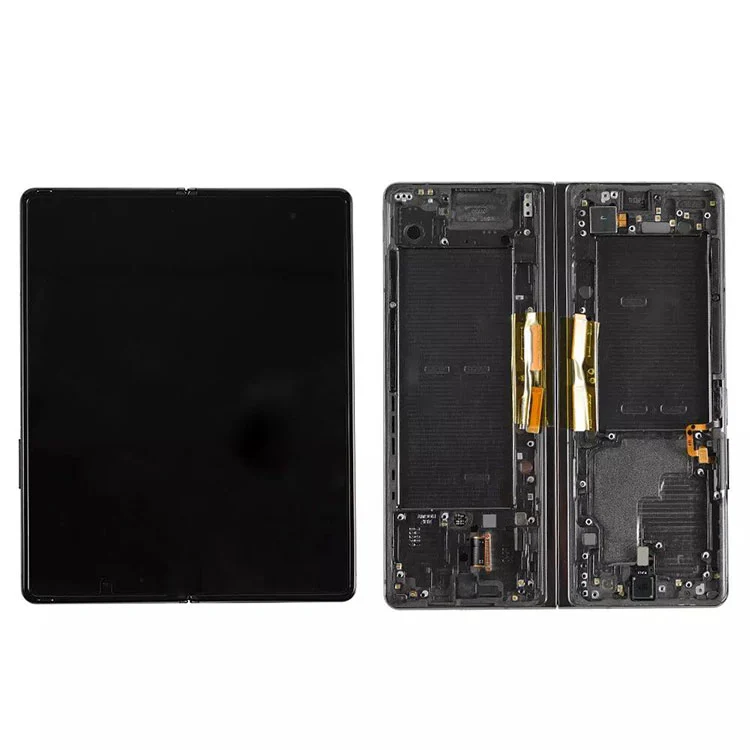

Ο παρακάτω πίνακας παρουσιάζει τα αναγνωριστικά μοντέλου και τις βασικές τεχνικές προδιαγραφές για τις οθόνες LCD της σειράς Fold που διατίθενται αυτήν τη στιγμή στο aftermarket:
| Μοντέλο προϊόντος | Συμβατή συσκευή | Τύπος πίνακα | Μέγεθος κύριας οθόνης | Ψήφισμα | Ρυθμός ανανέωσης | IC προγράμματος οδήγησης |
|---|---|---|---|---|---|---|
| Διπλώστε 6 LCD | Galaxy Z Fold6 | Dynamic AMOLED 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Διπλώστε 5 LCD | Galaxy Z Fold5 | Dynamic AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Διπλώστε 4 LCD | Galaxy Z Fold4 | Dynamic AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Διπλώστε 3 LCD | Galaxy Z Fold3 | Δυναμική AMOLED | 7,6" | 2208×1768 | 120 Hz | S6SY759 |
| Διπλώστε 2 LCD | Galaxy Z Fold2 | Δυναμική AMOLED | 7,4" | 2213×1689 | 120 Hz | S6SY758 |
| Διπλώστε την οθόνη LCD | Galaxy Fold (1st Gen) | Δυναμική AMOLED | 7,3" | 2152×1536 | 60Hz | S6SY757 |
Σημείωση συμβατότητας:Τα pinouts των συνδέσμων και οι αντιστοιχίσεις εύκαμπτων καλωδίων διαφέρουν μεταξύ των γενεών. Η αντικατάσταση μεταξύ γενεών δεν υποστηρίζεται.
Από μηχανολογική άποψη, αστοχίες σεΠτυσσόμενες οθόνες LCD σειράςακολουθούν αναγνωρίσιμα φυσικά μοτίβα και όχι τυχαία κατανομή.
Κάταγμα κόπωσης μετάλλου μεντεσέ-περιοχής
Τα μεταλλικά ίχνη πολλαπλών στρωμάτων (γραμμές δεδομένων, γραμμές σάρωσης, γραμμές ρεύματος) κάτω από το εύκαμπτο πάνελ OLED παρουσιάζουν κυκλική πίεση κάμψης κατά την επαναλαμβανόμενη αναδίπλωση. Τα εργαστηριακά δεδομένα δείχνουν ότι ενώ η Samsung βαθμολογεί αυτές τις οθόνες για 200.000 διπλώσεις, η πραγματική χρήση με ανοχές άρθρωσης και εισροή σκόνης προκαλεί μικρορωγμές σε ορισμένα δείγματα μετά από 80.000-100.000 κύκλους. Οι ηλεκτρικές δοκιμές αποκαλύπτουν μία ή περισσότερες κάθετες γραμμές (φωτεινές ή σκοτεινές), που υποδεικνύουν ανοικτά ή βραχυκυκλώματα. Αυτός ο τύπος αστοχίας μπορεί να αντιμετωπιστεί μέσω εξοπλισμού συγκόλλησης ακριβείας, εντοπισμού σημείων θραύσης με μεγέθυνση 100x και αποκατάστασης ηλεκτρικών συνδέσεων χρησιμοποιώντας ανισότροπο αγώγιμο φιλμ (ACF) με συγκόλληση θερμοσυμπίεσης.
Εύκαμπτη αποκόλληση υποστρώματος με αποτέλεσμα την απώλεια αφής
Το στρώμα αισθητήρα αφής στις αναδιπλούμενες οθόνες χρησιμοποιεί τυπικά νανοσύρματα από ασήμι ή υλικά μεταλλικού πλέγματος επικαλυμμένα σε εύκαμπτο υπόστρωμα πολυιμιδίου. Η παρατεταμένη αναδίπλωση μπορεί να προκαλέσει τοπικό διαχωρισμό μεταξύ του υποστρώματος και του στρώματος οπτικής κόλλας γυαλιού καλύμματος, με αποτέλεσμα τη διακοπή του σήματος αφής. Το τυπικό σύμπτωμα είναι μια ζώνη πλάτους 2-3 cm στη μέση της οθόνης χωρίς απόκριση αφής. Αυτό απαιτεί καθαρισμό περιβάλλοντος καθαρού δωματίου και εκ νέου πλαστικοποίηση με χρήση οπτικής κόλλας υψηλής διαπερατότητας με εξοπλισμό συγκόλλησης κενού. Λιγότερο από το 12-15% των εγκαταστάσεων επισκευής μπορούν να αντιμετωπίσουν με συνέπεια αυτό το ζήτημα.
Πλήρης αποτυχία IC ή Flex Cable του προγράμματος οδήγησης
Ορισμένες οθόνες LCD της σειράς Fold εμφανίζονται φυσικά άθικτες αλλά δεν εμφανίζουν έξοδο οθόνης. Η δοκιμή απομόνωσης σφάλματος τυπικά προσδιορίζει είτε ένα αποτυχημένο IC του οδηγού είτε ένα σπασμένο μακρύ εύκαμπτο καλώδιο που διατρέχει την περιοχή του μεντεσέ, το οποίο αντιπροσωπεύει το μηχανικό αδύναμο σημείο στη διαδρομή του σήματος. Μετά τον εντοπισμό του ελαττωματικού τμήματος χρησιμοποιώντας διαγνωστικές πλακέτες, το ευέλικτο καλώδιο μπορεί να αντικατασταθεί ή να επανασφαιριστεί το IC του προγράμματος οδήγησης. Αυτός ο τύπος επισκευής έχει το χαμηλότερο κόστος μεταξύ των τριών μεγάλων κατηγοριών αστοχιών, με ποσοστά επιτυχίας που ξεπερνούν το 85%.
Πρότυπο βαθμολόγησης πέντε επιπέδων
Οι επαγγελματικές επιχειρήσεις ανάκτησης έχουν δημιουργήσει ένα εκλεπτυσμένο σύστημα ταξινόμησης για την επεξεργασία οθονών LCD της σειράς Fold:
| Βαθμός | Ορισμός | Πρότυπο Ηλεκτρικής Δοκιμής | Διαδρομή διάθεσης |
|---|---|---|---|
| A | Καλή μονάδα πλήρους λειτουργίας | Απόκλιση αφής <1,5 mm σε ολόκληρη την περιοχή, ομοιομορφία φωτεινότητας >85%, χωρίς ελαττώματα οθόνης | Άμεση ανακυκλοφορία |
| B | Μικρό αισθητικό ελάττωμα | Επιτρέπεται η πλήρης λειτουργικότητα, μικρές γρατσουνιές πολωτή ή φθορά του πλαισίου | Καθαρισμένη, υποβαθμισμένη κυκλοφορία |
| C | Επισκευήσιμη λειτουργική αστοχία | Κάταγμα ελαστικού, αστοχία IC ή ανωμαλία στην πλακέτα οδηγού, αλλά άθικτα το πάνελ και το στρώμα αφής | Εισαγάγετε τη διαδικασία συγκόλλησης/επανελασματοποίησης |
| D | Μη επισκευάσιμη λειτουργική αστοχία | Διαρροή υγρού πίνακα, καύση OLED ή φυσικό κάταγμα υποστρώματος | Αποσυναρμολόγηση για εξαρτήματα σε επίπεδο εξαρτήματος |
| E | Ολοκληρώστε | Βλάβη μέσω της δομής σε πολλαπλά στρώματα | Ανάκτηση υλικού |
Τα δεδομένα του κλάδου από τις πραγματικές εκτελέσεις ανάκτησης δείχνουν ότι μεταξύ των συλλεγόμενων οθονών LCD της σειράς Fold, οι βαθμοί Α και Β μαζί αντιπροσωπεύουν το 18-22%, ο βαθμός C αντιστοιχεί στο 35-40% και οι βαθμοί D και E αποτελούν το υπόλοιπο. Περισσότερες από τις μισές αποτυχημένες οθόνες έχουν τιμή επαναχρησιμοποίησης ή ανάκτησης εξαρτημάτων, σημαντικά υψηλότερη από το ποσοστό επαναχρησιμοποίησης περίπου 30% για τις παραδοσιακές επίπεδες οθόνες LCD.
Η ακριβής ταξινόμηση των οθονών LCD της σειράς Fold απαιτεί μια ειδική μήτρα εξοπλισμού δοκιμών:
| Κατηγορία δοκιμής | Εξοπλισμός | Βασικές Προδιαγραφές | Δοκιμαστικά είδη |
|---|---|---|---|
| Ηλεκτρικός | Ελεγκτής οθόνης | Υποστήριξη πρωτοκόλλου MIPI, ρυθμιζόμενο 3,3V-5,5V | Κλίμακα γκρι, μονόχρωμο, ντεγκραντέ μοτίβα |
| Ηλεκτρικός | Αγγίξτε τον πίνακα ελέγχου | Σάρωση μήτρας 126 σημείων, ακρίβεια ±0,5 mm | Ανίχνευση νεκρής ζώνης, μέτρηση μετατόπισης |
| Ηλεκτρικός | Ράφι γήρανσης | 72 ώρες, κύκλος 25°C-45°C | Έλεγχος λανθάνουσας αποτυχίας |
| Οπτικός | Τραπέζι μετάδοσης φωτός | 5000-8000 Lux ρυθμιζόμενο | Διαρροή υγρού, ζημιά σύνθλιψης, φυσαλίδες πολωτή |
| Οπτικός | Μετρητής βάθους πτυχών | Αισθητήρας μετατόπισης λέιζερ, ακρίβεια ±0,01 mm | Μέτρηση βάθους φυσικής πτυχής |
| Οπτικός | Μικροσκόπιο | Μεγέθυνση 100-200x | Οξείδωση χρυσού δακτύλου, μικρορωγμές |
| Αξιοπιστία | Θάλαμος Θερμοκρασίας/Υγρασίας | 60°C / 90% RH | Επικύρωση σταθερότητας μετά την επισκευή |
| Αξιοπιστία | Αναδιπλώστε τον ελεγκτή | 15-20 κύκλοι/λεπτό, προγραμματιζόμενη γωνία | Δειγματοληψία διάρκειας κάμψης |
Η ανάλυση των ανακτημένων οθονών της σειράς Samsung Fold αποκαλύπτει διαφορετικές κατανομές λειτουργίας αποτυχίας μεταξύ των γενεών:
| Μοντέλο οθόνης | Κάταγμα Flex | Αγγίξτε Αποκόλληση | Καλώδιο IC/Flex | Αλλος | Συνολικό ποσοστό επισκευής |
|---|---|---|---|---|---|
| Διπλώστε 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Διπλώστε 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Διπλώστε 4 LCD | 46% | 15% | 21% | 18% | 68% |
| Διπλώστε 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Διπλώστε 2 LCD | 48% | 14% | 20% | 18% | 69% |
| Διπλώστε την οθόνη LCD | 38% | 10% | 35% | 17% | 72% |
Οι νεότερες γενιές Fold 6 και Fold 5 παρουσιάζουν ελαφρώς βελτιωμένη σχεδίαση εύκαμπτου καλωδίου με χαμηλότερους ρυθμούς θραύσης σε σύγκριση με το Fold 3. Οι οθόνες Fold πρώτης γενιάς έχουν υψηλότερα ποσοστά αστοχίας IC του προγράμματος οδήγησης, αλλά είναι γενικά πιο εύκολο να επισκευαστούν, με αποτέλεσμα την υψηλότερη συνολική δυνατότητα επισκευής μεταξύ όλων των γενεών.
Ακολουθούν εύρη τιμών αναφοράς για οθόνες LCD της σειράς Fold ανά κατηγορία σε διανομή B2B (USD ανά μονάδα, δεδομένα αγοράς 1ο τρίμηνο 2026):
| Μοντέλο οθόνης | Βαθμός Α | Β τάξη | Βαθμός Γ (Επισκευή) | Δ τάξη (Μέρη) |
|---|---|---|---|---|
| Διπλώστε 6 LCD | 165-190 $ | $140-160 | 85-105 $ | 35-45 $ |
| Διπλώστε 5 LCD | $110-130 | $90-110 | $55-70 | 25-35 $ |
| Διπλώστε 4 LCD | $80-95 | 65-80 $ | $40-50 | 18-25 $ |
| Διπλώστε 3 LCD | $55-65 | 45-55 $ | 30-38 $ | $12-18 |
| Διπλώστε 2 LCD | 35-45 $ | $28-35 | 18-25 $ | $8-12 |
| Διπλώστε την οθόνη LCD | 25-32 $ | 18-25 $ | $12-18 | $5-8 |
Σημειώσεις τιμολόγησης:Οι μονάδες βαθμού Α ταιριάζουν σε κανάλια επισκευής που απαιτούν κορυφαία ποιότητα. Οι επισκευασμένες μονάδες βαθμού C (αντικατάσταση μετά τη συγκόλληση ή πολωτή) προσφέρουν πλήρη λειτουργικότητα για αγοραστές που είναι ευαίσθητοι στην τιμή. Τα εξαρτήματα κατηγορίας D παρέχουν εύκαμπτα καλώδια, IC οδήγησης και πολωτές για επισκευές σε επίπεδο εξαρτημάτων.
Και για τα έξιΠτυσσόμενες οθόνες LCD σειράς(Διπλώστε 6 / Διπλώστε 5 / Διπλώστε 4 / Διπλώστε 3 / Διπλώστε 2 / Διπλώστε LCD), διατίθεται σταθερή παροχή πλήρους ποιότητας που περιλαμβάνει:
Όλες οι αποστολές υποβάλλονται σε δοκιμή οθόνης, σάρωση αφής πλήρους περιοχής και οπτική βαθμολόγηση με τις αναφορές δοκιμών που παρέχονται.
